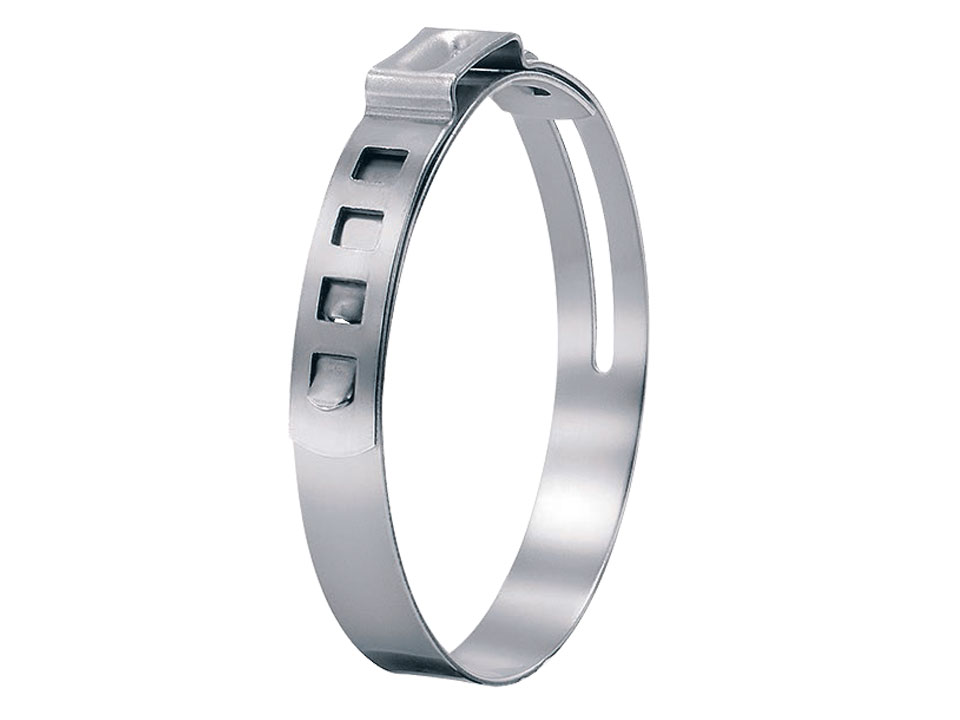

Ayarlanabilir Kulaklı Kelepçeler 109 & 159
Kilitleme pozisyonu seçenekleri: kelepçe
çeşitli nominal çaplara ayarlanabilir.
Kelepçe kulağı: kolay ve hızlı montaj, gözle
görülür deformasyon uygun sıkma işleminin göstergesidir
Çapaksız dilme kenarları: kelepçelenen
parçalarda daha az hasar görme riski
Bağlantı teknolojisi: yumuşak malzemeler için
ideal
Kelepçe kulağı (sıkma elemanı)
Kelepçe, Oetiker tarafından tasarlanan aletler yardımıyla,
"kulağın" alttaki oval köşelerinin birbirine
yaklaştırılması ile sıkılır. Maksimum çap küçültme,
açık "kulak" genişliği (s) ile orantılıdır.
Çok konumlu kilit
Kilit, sıkma işlemi sırasında germe kuvvetine dayanabilecek bir ya
da iki adet yük taşıyıcı kancadan ve sıkma öncesinde
bu kancaları pencerelerinde tutmak üzere tasarlanan bir
kilit dilinden meydana gelmektedir. Her iki yapıda da, kilit
belirtilen aralık içerisindeki farklı konumlarda
kilitlenebilir. Bu özellik, tek bir parçanın bir dizi
çap için kullanılabilmesini sağlar.
109 ve 159 – Ayarlanabilir
Kelepçeler
109 Ayarlanabilir Kelepçeler önceden biçimlendirilmiş
ve ortalama çap değerine ayarlanmış olarak temin edilir.
159 serisi kelepçeler düzolarak temin edilir. Montaj
öncesinde kelepçenin biçimlendirilmesi gerekir.
Kilidin her bir kademeli hareketi, sıkma işlemi öncesindeki çapı
yaklaşık 1.6 mm azaltır. Aşağıdaki montaj adımları, etkili bir geometrinin
en iyi şekilde nasıl elde edilebileceğini göstermektedir. Her
iki modelde de kelepçe kulağı sabit alet çenesi
kuvveti ile sıkılmalıdır, bu uygulama "kuvvet öncelikli
sıkma" olarak adlandırılır. Bu montaj yöntemi, mekanik
kilit üzerinde sabit bir germe kuvveti ile uygulamaya
homojen ve tekrarlanabilir bir baskı uygulanmasını sağlar.
Sıkma kuvveti
Sıkma kuvveti, istenen malzeme sıkıştırmasını ya da yüzey
basıncını sağlayacak şekilde seçilmeli ve boyutsal
değerlendirme ve deneme yoluyla tanımlanmalıdır. Kelepçeye
uygulanan direnç, uygulanan kuvvete eşittir, bu nedenle
sıkma kuvveti yumuşak bir malzemenin sıkıştırılması sırasında
önemli ölçüde azalmaktadır.
